小批量電路板加工制作方法有哪些?小批量電路板加工制作方法

　　一站式PCBA智造廠家今天為大家講講小批量電路板加工制作方法有哪些?小批量電路板加工制作方法。在現代電子設備的核心地帶，印刷電路板(PCB)扮演著至關重要的角色。它不僅是電子元器件之間的物理支撐平臺，更是電流流通的高速公路，確保信號在各個元件間高效、準確地傳遞。對于創新者、工程師及小型企業而言，小批量PCB加工成為快速驗證設計、原型制作乃至初期市場測試的不二選擇。本文將詳細介紹小批量電路板加工的制作方法。

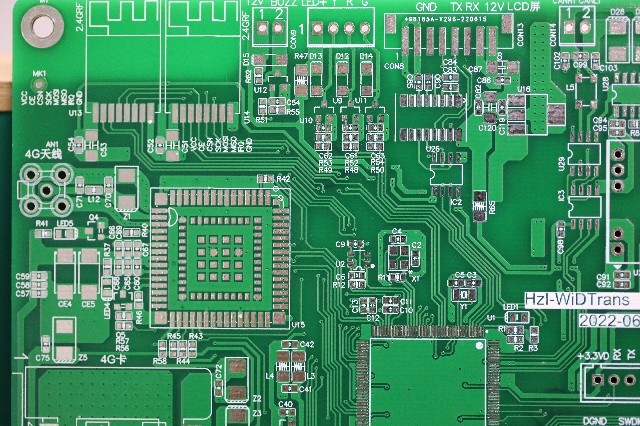

　　小批量電路板加工制作方法

　　1. 設計與準備階段

　　- 設計軟件選擇

　　一切始于精準的設計。常用的PCB設計軟件有Altium Designer、Eagle、KiCad等，這些軟件提供從原理圖設計到布線、布局的全方位解決方案。選擇合適的軟件，根據項目需求繪制電路原理圖，并進行PCB布局布線。

　　- 設計規則檢查(DRC)

　　完成初步設計后，利用軟件內置的DRC功能檢查設計是否符合生產要求，包括最小線寬、間距、鉆孔尺寸等，確保設計的可制造性。這一步驟是防止后期生產過程中出現問題的關鍵環節。

　　2. 文件輸出與優化

　　- Gerber文件生成

　　Gerber文件是行業標準的PCB制造數據格式，包含了電路板每一層的詳細信息。確保生成完整的Gerber文件包，包括頂層、底層、阻焊層、絲印層等，以及鉆孔數據和裝配圖。

　　- 文件審查與優化

　　在提交生產前，仔細審查Gerber文件，避免設計錯誤。同時，考慮對設計進行適當優化，比如增加測試點、優化走線以減少干擾等，以提高電路板的性能和可測試性。

　　3. 選擇制造商與下單

　　- 制造商評估

　　選擇信譽良好、經驗豐富的PCB制造商至關重要。評估制造商的加工能力(如層數、材料、特殊工藝)、交貨周期、價格以及客戶服務等因素。

　　- 下單與溝通

　　上傳Gerber文件至制造商平臺，明確板材類型(如FR-4)、表面處理(如鍍金、噴錫)、數量及任何特殊要求。保持與制造商的有效溝通，確認所有細節無誤。

　　4. 加工制造流程

　　- 材料準備與裁切

　　根據訂單需求，選取合適的基材進行裁切，為后續工序做準備。確保所選材料符合設計要求和質量標準。

　　- 銅箔層處理

　　通過光繪或直接成像技術，將設計圖案轉移到銅箔層上，隨后通過蝕刻去除多余銅材，留下所需的電路軌跡。此步驟決定了電路的精確度和完整性。

　　- 打孔與連接

　　對電路板進行鉆孔，根據設計需要進行通孔或盲埋孔處理。隨后通過電鍍或化學鍍鎳金等工藝保證孔壁導電性。這一步驟確保了不同層之間的電氣連接。

　　- 表面處理

　　根據設計要求進行表面處理，如OSP(有機保焊劑)、HASL(熱風整平)、ENIG(化學鎳金)等，以保護電路板并提高焊接性能。這一步驟對電路板的耐用性和焊接性能至關重要。

　　- 阻焊與絲印

　　涂覆阻焊油墨，保護電路免受環境影響，并通過絲網印刷技術添加標識和元器件位置標記。這一步驟確保了電路板的可維護性和可操作性。

　　5. 質量檢測與交付

　　- 檢測與測試

　　利用AOI(自動光學檢測)、飛針測試等手段，對每一塊PCB進行全面質量檢查，確保電氣性能和外觀符合標準。嚴格的質量檢測是保證最終產品質量的關鍵。

　　- 包裝與發貨

　　通過嚴格的質量篩選后，電路板被精心包裝，以防止運輸過程中的損壞，并按照約定時間發貨至客戶手中。確保產品在運輸過程中完好無損。

　　關于小批量電路板加工制作方法有哪些?小批量電路板加工制作方法的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCB打樣、SMT貼片、PCBA加工的相關技術知識，歡迎留言獲取!
