        DCDC電源模塊的PCB設計要點有哪些?DC-DC電路PCB設計注意要點

        來源:www.firatast.com 作者:領卓PCBA 發布時間:2023-12-19 13:54:06 點擊數: 關鍵詞:

          一站式PCBA智造廠家今天為大家講講DCDC電源模塊的PCB設計要點有哪些?DC-DC電路PCB設計注意要點。DC-DC電路的PCB設計比LDO會復雜很多,噪聲也更大,布局和layout要求更高,layout的好壞直接影響DC-DC的性能,所以了解DC-DC的layout至關重要。

          一、Bad layout

          - EMI,DC-DC的SW管腳上面會有較高的dv/dt, 比較高的dv/dt會引起比較大的EMI干擾;

          - 地線噪聲,地走線不好,會在地線上面會產生比較大的開關噪聲,而這些噪聲會影響到其它部分的電路;

          - 布線上產生電壓降,走線太長,會使走線上產生壓降,而降低整個DC-DC的效率;

          二、一般原則

          - 開關大電流回路盡量短;

          - 信號地和大電流地(功率地)單獨走線,并在芯片GND處單點連接;

          1. 開關回路短

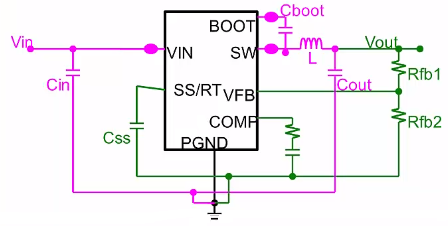

          下圖中紅色LOOP1為DC-DC高邊管導通,低邊管關閉時的電流流向;綠色LOOP2的為高邊管關閉,低邊管開啟時的電流流向;

          為使這兩個回路盡量小,引入更少的干擾,需要遵從如下幾點原則:

          - 電感盡量靠近SW管腳;

          - 輸入電容盡量靠近VIN管腳;

          - 輸入輸出電容的地盡量靠近PGND腳;

          - 使用鋪銅的方式走線;

        PCB設計

          為什么要這么做?

          - 走線過細過長會增大阻抗,大電流在此大阻抗上會產生比較高的紋波電壓;

          - 走線過細過長會增大寄生電感,此電感上耦合開關噪聲,影響DC-DC穩定性,造成EMI問題;

          - 寄生電容和阻抗會增大開關損耗和導通損耗,影響DC-DC效率;

          2. 單點接地

          單點接地,指的是信號地和功率地進行單點接地,功率地上會有比較大的開關噪聲,所以需要盡量避免對敏感小信號造成干擾,如FB反饋管腳。

          - 大電流地:L,Cin,Cout,Cboot連接到大電流地的網絡;

          - 小電流地:Css,Rfb1,Rfb2單獨連接到信號地的網絡;

        PCB設計

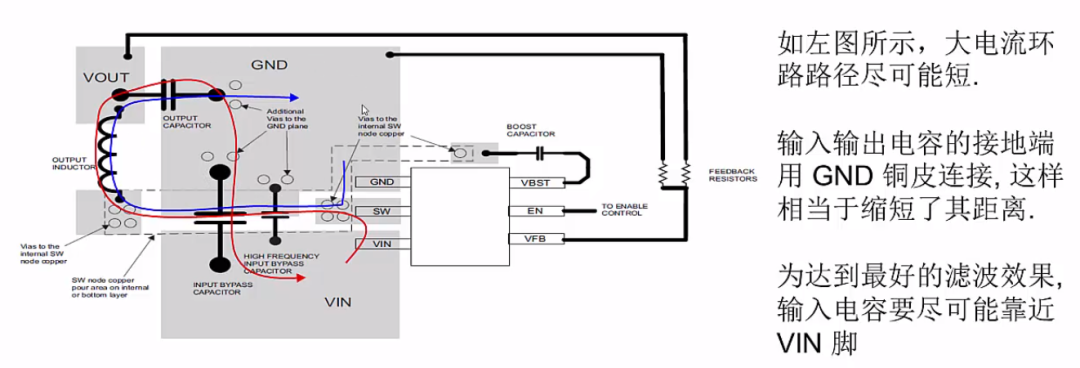

          下圖是TI的一個開發板的layout,紅色為上管開時的電流路徑,藍色為下管開時的電流路徑;如下的layout有如下比較好的優點:

          - 輸入輸出電容的GND用銅皮進行連接,擺件時,兩者的地盡量放一起;

          - DC-DC Ton和Toff時的電流路徑都很短;

          - 右邊小信號是單點接地,距離比較遠,免受左邊大電流開關噪聲的影響;

        PCB設計

          TI某開發板的DC-DC PCB layout

          三、實例

          如下給出一個典型DC-DC BUCK電路的layout,SPEC中給出如下幾點:

          - 輸入電容,高邊MOS管,和續流二極管形成的開關回路盡可能小和短;

          - 輸入電容盡可能靠近Vin Pin腳;

          - 確保所有反饋連接短而直接,反饋電阻和補償元件盡可能靠近芯片;

          - SW遠離敏感信號,如FB;

          - 將VIN、SW,特別是GND分別連接到一個大的銅區,以冷卻芯片,提高熱性能和長期可靠性;

        PCB設計

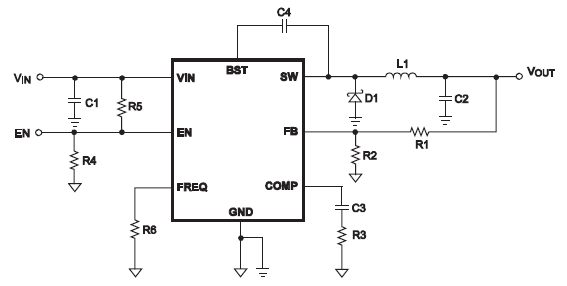

          DC-DC BUCK典型電路

        PCB設計

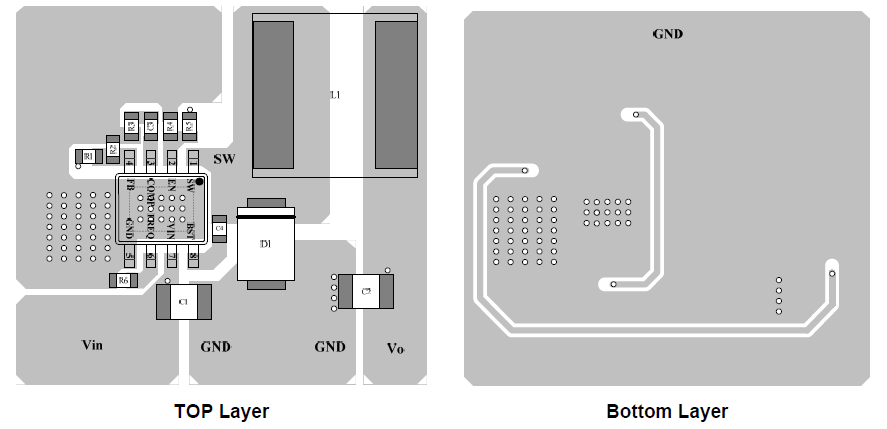

          layout指導

          四、總結

          DC-DC電路的layout至關重要,直接影響到DC-DC的工作穩定性和性能,一般DC-DC芯片的SPEC都會給出layout指導,可參考進行設計。

          關于DCDC電源模塊的PCB設計要點有哪些?DC-DC電路PCB設計注意要點的知識點,想要了解更多的,可關注領卓PCBA,如有需要了解更多PCB打樣、SMT貼片、PCBA加工的相關技術知識,歡迎留言獲取!
