PCBA加工如何選擇更適合的工藝?SMT與DIP在PCBA加工中的差異解析

　　一站式PCBA加工廠家今天為大家講講PCBA加工如何選擇更適合的工藝?SMT與DIP在PCBA加工中的差異解析。在PCBA(印制電路板組裝)加工中，SMT(表面貼裝技術)與DIP(雙列直插式封裝技術)作為兩大主流焊接技術，其關鍵差異體現在技術原理、應用場景、生產效率、成本控制及可靠性等多個維度，具體分析如下：

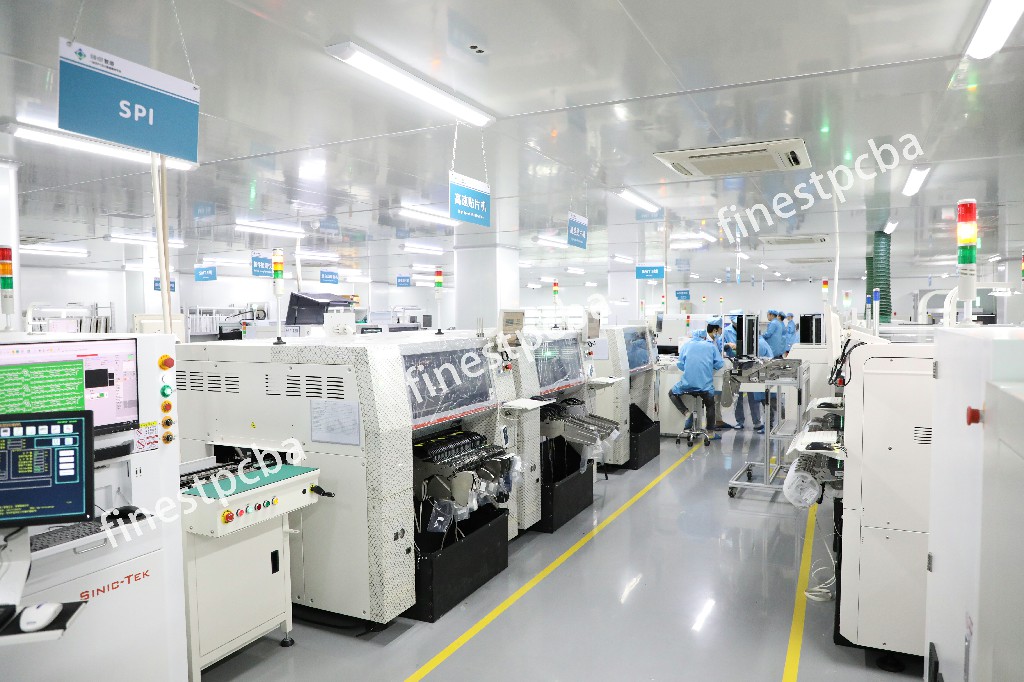

　　SMT與DIP在PCBA加工中的差異解析

　　一、技術原理與工藝流程

　　SMT技術

　　原理：將無引腳或短引腳的元器件(如芯片、電阻、電容)直接貼裝在PCB表面，通過回流焊實現電氣連接。

　　工藝流程：錫膏印刷→SPI檢測→貼片→回流焊→AOI檢測。

　　核心優勢：元器件小型化、貼片化，實現高密度組裝，減少PCB空間占用。

　　DIP技術

　　原理：將元器件引腳插入PCB通孔，通過波峰焊或手工焊接固定。

　　工藝流程：插件→波峰焊→剪腳→后焊加工→洗板→品檢。

　　核心特點：引腳插入通孔，機械強度高，但焊點占板面積大，限制小型化設計。

　　二、應用場景對比

　　SMT適用領域

　　主流場景：消費電子(手機、平板電腦、筆記本電腦)、汽車電子、醫療電子等。

　　需求驅動：產品輕薄化、高性能、低成本，SMT技術通過高密度布局和自動化生產滿足需求。

　　典型案例：智能手機主板采用SMT貼裝，實現元器件高度集成，節省空間。

　　DIP適用領域

　　特殊場景：軍工、航空航天、工業控制板、電源模塊等。

　　需求驅動：對機械強度、散熱性能、電氣連接可靠性要求極高。

　　典型案例：工業控制板采用DIP插件，確保在振動或高溫環境下穩定運行。

　　三、生產效率與成本控制

　　SMT效率與成本

　　效率：貼片機每小時可完成數萬次貼裝，支持雙面加工，效率遠超DIP。

　　成本：初期設備投入高，但量產時材料利用率提升，人工成本大幅降低。

　　數據支撐：SMT貼片效率可達50,000點/小時，單件成本隨規模擴大顯著下降。

　　DIP效率與成本

　　效率：插件機速度約500點/小時，依賴人工插件，大規模生產效率瓶頸明顯。

　　成本：設備成本低，適合小批量生產，但人工成本占比大，材料浪費較多。

　　數據支撐：DIP插件效率僅為SMT的1/100，人工成本占比高達30%-50%。

　　四、可靠性與維護性

　　SMT可靠性

　　優勢：焊點缺陷率低，抗振性能好，適用于精密電子設備。

　　局限：元器件體積小、標識模糊，維修需精密設備，難度較大。

　　DIP可靠性

　　優勢：長引腳設計在高溫或振動環境下更穩定，維修時可直接更換元件，操作便捷。

　　局限：焊點占板面積大，易因機械應力導致開裂。

　　五、技術選型建議

　　優先選擇SMT的場景

　　追求小型化、大批量生產，且預算有限。

　　典型產品：消費電子、汽車電子、醫療設備。

　　優先選擇DIP的場景

　　需要高機械強度、易維護，或涉及特殊元件(如大功率器件)。

　　典型產品：軍工設備、航空航天電子、工業控制板。

　　混合工藝(SMT+DIP)

　　適用場景：復雜PCB板需兼顧性能與成本。

　　典型案例：一面貼片(SMT)實現高密度集成，另一面插件(DIP)確保機械強度。

　　六、行業趨勢與未來方向

　　SMT主流化：隨著電子產品輕薄化需求增長，SMT技術占據電子制造主流。

　　DIP不可替代性：在軍工、航空航天等特殊領域，DIP技術仍具有不可替代的作用。

　　混合工藝興起：未來，SMT與DIP的混合使用可能成為新方向，兼顧性能與成本。
