PCB打樣中什么是Gerber文件?Gerber文件在PCB焊接中的重要作用

　　一站式PCBA加工廠家今天為大家講講PCB打樣中什么是Gerber文件?Gerber文件在PCB焊接中的重要作用。在PCB焊接流程中，Gerber文件是不可或缺的核心技術資料。它不僅是電路板設計與生產的“藍圖”，更是連接設計端和制造端的關鍵橋梁。從元器件的精準定位到焊接工藝的優化，Gerber文件貫穿整個SMT和DIP生產過程，為PCB焊接的高質量和高效率提供了保障。

　　什么是Gerber文件?

　　Gerber文件是電子行業廣泛使用的一種標準文件格式，包含了PCB制造和裝配所需的各種圖層信息。這些文件通常包括：

　　- 銅箔層：定義電路板上的導電路徑。

　　- 阻焊層：標明需要覆蓋阻焊漆的區域。

　　- 絲印層：提供元器件標識和位置信息。

　　- 鉆孔數據：定義過孔、安裝孔和其他機械加工的位置和尺寸。

　　- 焊盤層：標明元器件焊接所需的區域，直接影響焊接質量。

　　通過這些信息，Gerber文件能夠完整地呈現PCB設計的各個方面，使得生產和焊接過程更加精準。

　　Gerber文件在PCB焊接中的作用

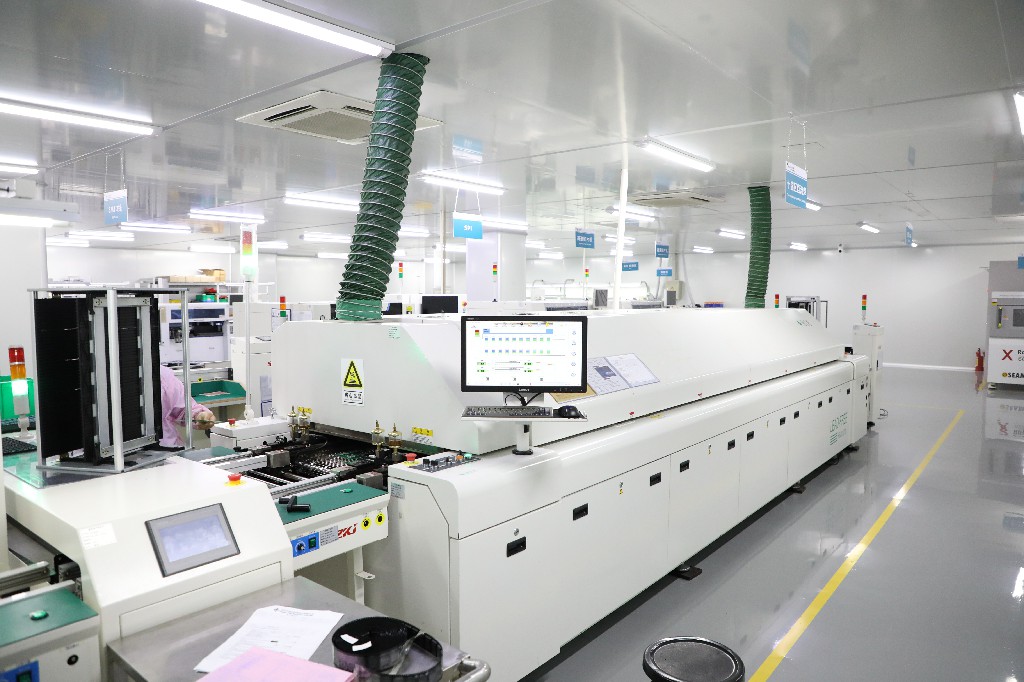

　　1. 支持SMT貼片生產

　　在SMT(表面貼裝技術)生產線上，Gerber文件為以下關鍵環節提供支持：

　　- 鋼網制作：通過Gerber文件中的焊盤層數據，制作精確匹配PCB焊盤形狀和尺寸的鋼網，用于印刷焊膏。

　　- 元器件定位：通過絲印層和坐標文件(通常由Gerber生成的衍生文件)指引貼片機準確地將元器件貼裝到指定位置。

　　- 焊接過程優化：結合阻焊層數據，確保焊膏只印刷在焊盤上，避免焊接橋接等問題。

　　2. 支持DIP插件生產

　　對于DIP(雙列直插技術)生產，Gerber文件的作用體現在：

　　- 波峰焊接導向：通過銅箔層和焊盤數據，確保插件元器件的引腳在焊接時完全接觸熔融焊錫，實現良好的電氣連接。

　　- 加工檢查：阻焊層數據可避免焊錫與非焊接區域接觸，提高插件焊接的質量。

　　3. 保證焊接質量和生產效率

　　- 焊接精準度：Gerber文件中的詳細信息使得每一步焊接工藝都能精準執行，降低錯誤率。

　　- 減少生產問題：清晰的層間信息可以有效避免電路短路、漏焊等常見問題，提高成品率。

　　- 生產過程自動化：Gerber文件能無縫對接現代化生產設備，提升自動化水平，節省人工成本。

　　如何避免Gerber文件相關問題?

　　1. 確保文件完整性

　　上傳給工廠的Gerber文件應包含所有必要的層，如銅箔層、阻焊層、絲印層和鉆孔數據，并附帶生產說明。

　　2. 準確驗證設計

　　在設計完成后，使用專業軟件(如CAM350、Altium Designer)檢查Gerber文件是否存在遺漏或錯誤，例如焊盤與絲印位置偏移。

　　3. 與生產廠家充分溝通

　　提前與工廠確認設計參數和文件格式要求，避免因信息不匹配導致生產延誤或質量問題。

　　關于PCB打樣中什么是Gerber文件?Gerber文件在PCB焊接中的重要作用的知識點，想要了解更多的，可關注領卓PCBA，如有需要了解更多PCBA打樣、PCBA代工、PCBA加工的相關技術知識，歡迎留言獲取!
