PCBA電路板生產工藝流程中的關鍵環節是什么？PCBA電路板生產工藝流程解析

　　一站式PCBA加工廠家今天為大家講講PCBA電路板生產工藝流程中的關鍵環節是什么？PCBA電路板生產工藝流程解析。作為電子產品的核心組件，PCBA電路板的質量直接影響終端產品的性能和可靠性。在整個PCBA生產工藝流程中，各個環節環環相扣，從設計到組裝，每一步都不可忽視。以下是PCBA電路板生產的主要工藝流程及其中最關鍵的環節——PCBA測試的重要性解析。

　　PCBA電路板生產工藝流程概述

　　1. 電路板設計與制作

　　電路板設計是整個生產過程的起點。設計團隊需根據產品需求進行電路設計，并生成符合生產要求的Gerber文件。隨后，PCB制造商會按照文件要求完成電路板的制造，包括覆銅、蝕刻和鉆孔等工序，確保PCB具備合適的層數和線路布局。

　　2. 元器件采購與檢驗

　　元器件的質量直接影響PCBA的最終性能。因此，選擇優質供應商并對元器件進行嚴格檢驗(如功能測試和外觀檢查)是保證產品質量的關鍵步驟。

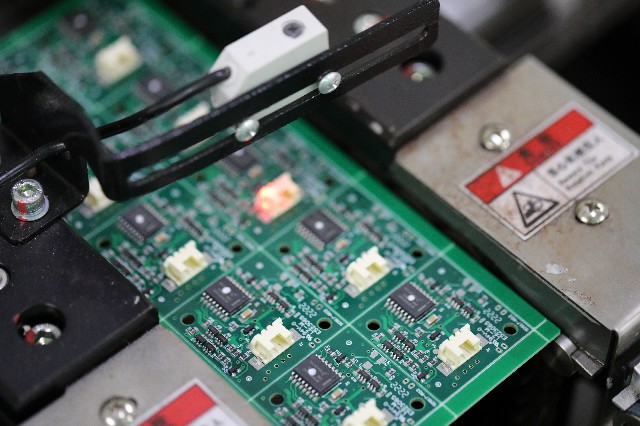

　　3. SMT貼片加工

　　SMT(表面貼裝技術)是通過貼片機將表面貼裝元器件精確安裝到PCB上的過程。該步驟需要高精度設備和嚴格的工藝控制，避免焊點缺陷如虛焊、橋接等問題。

　　4. DIP插件加工

　　對于無法使用表面貼裝的元器件，會采用DIP(雙列直插式封裝)工藝，將元器件插入PCB的通孔后進行波峰焊接。這種方式確保較大或特殊元器件的牢固安裝。

　　5. PCBA測試

　　測試環節是整個工藝流程的核心，直接決定了產品能否滿足設計要求。通過全面的電氣測試和功能測試，可以及時發現潛在問題，確保交付的PCBA可靠性高。

　　6. 成品組裝與包裝

　　在完成所有測試后，將PCBA組裝到最終產品中，并進行外觀檢查與功能驗證，隨后進行包裝，確保交付給客戶的產品安全可靠。

　　PCBA測試：流程中的關鍵環節

　　在PCBA生產中，測試環節的重要性不容忽視。即使設計和加工環節已經盡量避免了錯誤，元器件性能不穩定、焊接質量不佳等問題依然可能導致PCBA無法正常工作。以下是PCBA測試中常用的幾種方法：

　　1. 在線測試(ICT，In-Circuit Testing)

　　ICT通過探針接觸PCB上的測試點，檢測電路的開短路、電阻、電容、電感等參數。這種測試能夠快速發現焊接缺陷和元器件失效問題。

　　2. 功能測試(FCT，F(xiàn)unctional Testing)

　　在FCT中，將PCBA置于模擬實際工作條件的環境下，測試其功能表現是否與設計預期一致。這種測試能夠全面驗證產品性能。

　　3. 目視檢測與自動光學檢測(AOI，Automated Optical Inspection)

　　AOI利用高清攝像頭和圖像處理技術檢測焊點和元器件的外觀缺陷。相較于人工目視檢測，AOI效率更高且誤差更低。

　　4. X-Ray檢測

　　主要用于檢查BGA(球柵陣列)等封裝形式的焊點情況，通過X光圖像發現內部焊接問題。

　　5. 環境可靠性測試

　　針對某些高端產品，還需要進行高低溫、振動、濕熱等環境模擬測試，以確保PCBA在極端條件下的穩定性。

　　為何測試至關重要?

　　測試環節不僅是產品質量的最后一道防線，還能幫助企業降低返工成本、提升客戶滿意度。高效、全面的測試能夠最大限度地確保PCBA的功能與可靠性，為客戶提供可信賴的產品。
